用戶用電信息采集系統由系統主站、通信信道、采集設備以及電子式電能表(即智能電表)等構成,可實現自動抄表、錯峰用電、用電檢查(防竊電) 、負荷預測和節約用電成本等目的。
行業介紹:
用戶端消耗著整個電網80%的電能,用戶用電信息采集系統是通過對配電變壓器和終端用戶的用電數據的采集和分析,實現用電監控、推行階梯定價、負荷管理、線損分析等,對用戶可靠、安全、節約用電有十分重要的意義。
解決方案說明:
用電信息采集系統分為主站層、通信信道層、采集設備層三個層次:
1、主站
主站管理全系統的數據傳輸、數據處理和數據應用以及系統安全、運行,并與其他系統進行數據交換。它是一個包括軟件和硬件的計算機網絡。
2、通信信道
通信信道層是主站和采集設備間的有線或無線的通信信道,為主站和終端的信息交互提供鏈路。主要采用的通信信道有光纖專網、GPRS/CDMA無線公網、230MHz無線電力專網等。
3、采集設備
采集設備負責收集和提供整個系統的原始用電信息。采集設備層分為終端子層和計量設備子層,對于低壓集抄部分,有多種形式。包括集中器+電能表和集中器+采集器+電能表等,終端子層收集用戶用電計量設備的用電信息,處理和凍結有關數據,并實現與上層主站的交互,計量設備子層實現電能計量和數據輸出等。

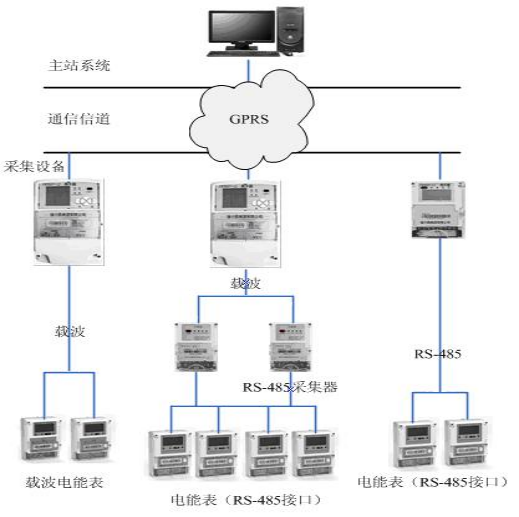

技術方案(系統)結構圖 :
